Remorque pour un micro tracteur

Possédant un microtracteur  pour entretenir mon jardin, j’ai réalisé il y a quelques années, une remorque pour faciliter le transport des encombrants.
Quelques photos pour découvrir cette réalisation.

Le chassis a été réalisé avec du fer en U de 10cm. L’essieu à été acheté dans une casse et il provient d’une ancienne remorque, il a été recoupé pour l’adapter à la largeur souhaitée.

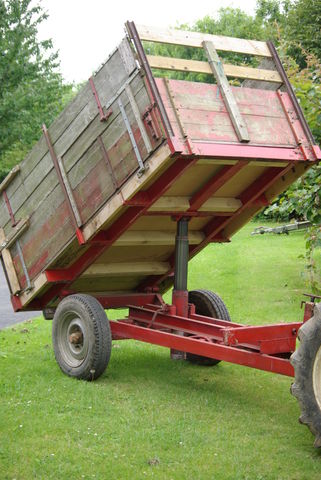

Le vérin est de type multiple et il permet de soulever le plateau sans problème.

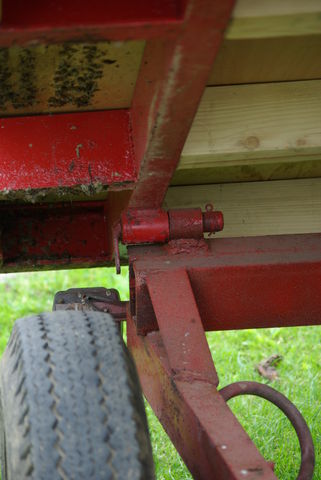

Les supports des axes de basculement ont dus être renforcés car ils ont déja été arrachés en vidant une charge trop lourde.

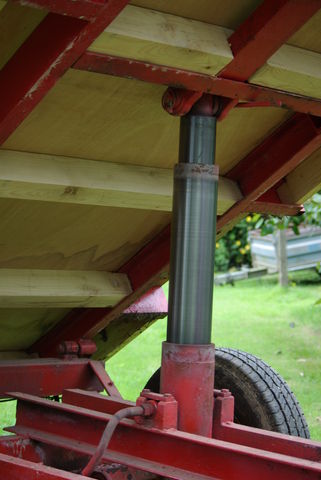

Détail du vérin avec ses attaches inférieures et supérieures.

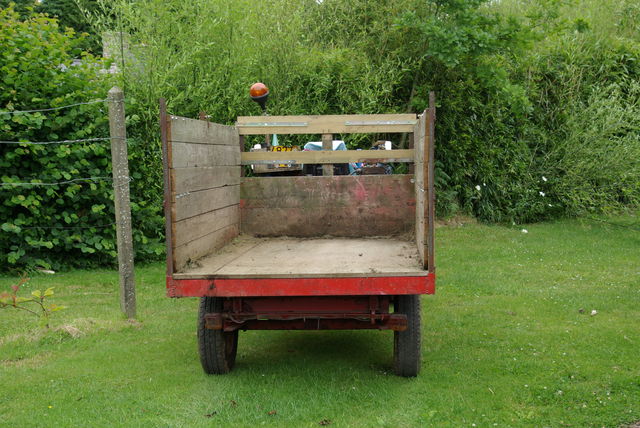

Le fond de la remorque a été réalisé en contre-plaqué marine, les cotés amovibles sont réalisés avec des planches de 25mm d’épaisseur.
Le plateau a une dimension de 2,50m X 1,40m et les cotés sont constitués de 2 paneaux de 60cm et 30cm ce qui donne un volume de 3m^3^. Pour les transports lourds (sable, fumier) il faut se limiter à un volume de 2m^3^ (bord de 60cm).

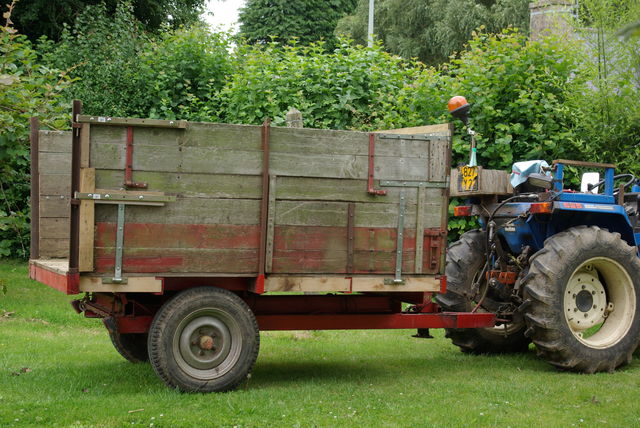

Une autre vue du tracteur (Iseki TA525, 25cv) et de la remorque, il n’a aucun mal à tracter l’ensemble.

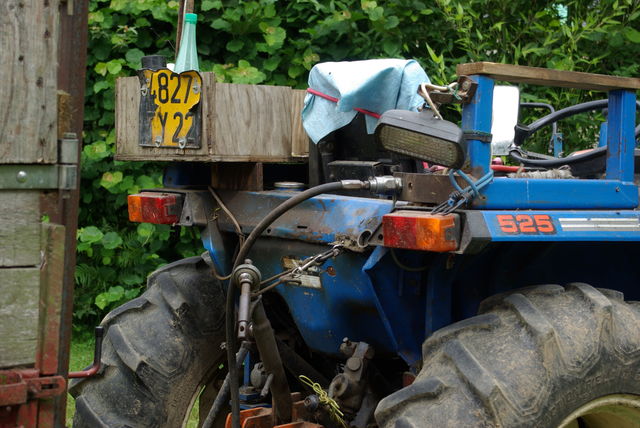

La prise hydraulique a été fixée sur ne plaque soudée à la base du montnat arrière de l’arceau de sécurité.
L’arceau de sécurité 4 points est démonté en été afin de pouvoir passer sous les pommiers et faire l’entretien du verger.
